Turnarea prin injecție este calul de lucru al producției moderne, producând totul, de la capace de sticle și produse de larg consum până la carcase pentru dispozitive medicale. Dacă evaluezi produse pentru mașini de turnare prin injecție sau specificarea unei noi linii de producție, înțelegerea mașinii, sculelor, materialelor și variabilelor procesului vă pot ajuta să evitați greșelile costisitoare și să obțineți piese consistente mai rapid.

Ce este o mașină de turnat prin injecție?

An mașină de turnat prin injecție este un sistem de producție care topește plasticul, îl injectează într-o cavitate a matriței, îl împachetează sub presiune, îl răcește și ejectează piesa finită. Dreapta echipamente de turnare prin injecție poate îmbunătăți calitatea pieselor, poate reduce deșeurile și poate crește eficiența producției, în special pentru aplicațiile de volum mare.

O celulă tipică de producție de turnare prin injecție include:

• Mașină de turnat: Unitate de prindere și unitate de injecție
• Mucegai: Scule de producție care formează piesa
• Manipularea materialelor: Uscător, încărcător, blender și echipamente aferente
• Răcire: Echipamente de control al temperaturii chiller, termolator și matriță
• Automatizare: Robot, transportoare, inspecție vizuală și sisteme de manipulare a părților

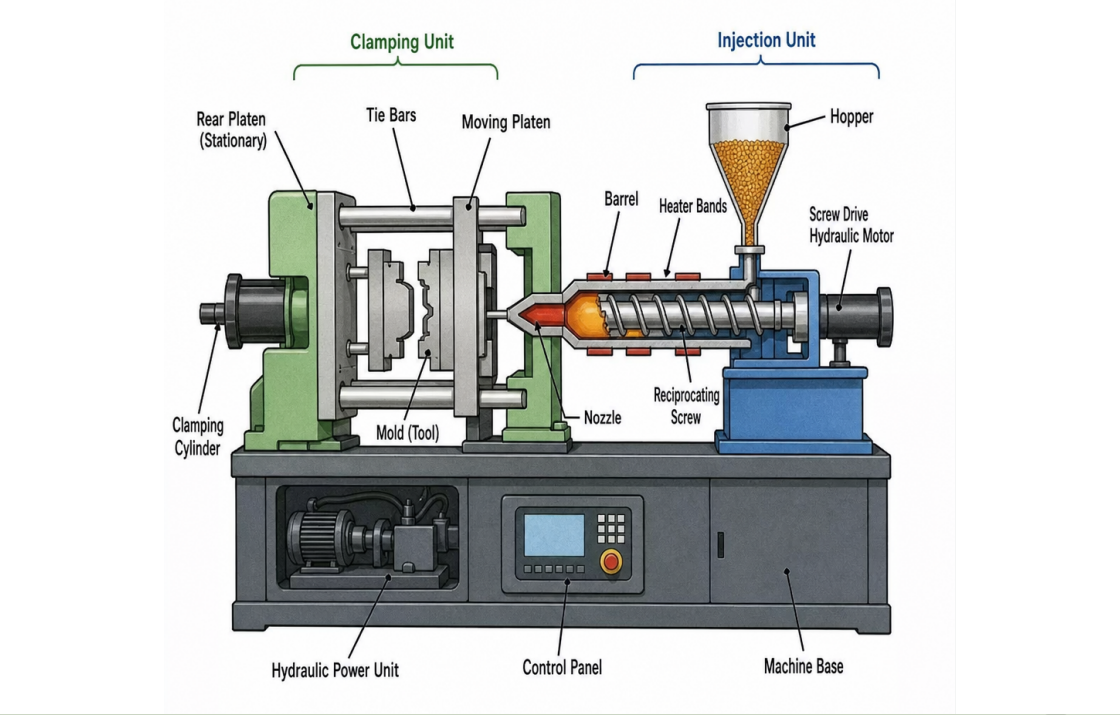

Piese și funcții ale mașinii de turnat prin injecție

Înțelegerea mașină de turnat prin injecție parts and functions este important pentru depanarea, întreținerea, selectarea echipamentelor și optimizarea procesului.

Pâlnia și gâtul de alimentare

The buncăr stochează și alimentează rășina în mașină. Gâtul de alimentare transferă materialul în butoi și trebuie gestionat corespunzător pentru a preveni formarea punților sau hrănirea inconsecventă. Materialele higroscopice necesită de obicei a uscător de materiale înainte de prelucrare.

Butoi și benzi de încălzire

The butoi conţine şurubul şi asigură mediul în care polimerul este topit. Benzi de încălzire menține profilul de temperatură necesar pe întregul butoi.

Înșurubați și verificați inelul

The şurub plastifică, amestecă și măsoară polimerul. The inel de verificare ajută la prevenirea curgerii înapoi a materialului topit în timpul injectării, susținând o dimensiune constantă a împușcăturii și repetabilitate.

Duza

The duza transferă plasticul topit din butoi în bucșa de colectare a matriței. Designul și temperatura duzei trebuie să se potrivească cu materialul, matrița și aplicarea.

Unitatea de injecție

Unitatea de injecție poate folosi tehnologie hidraulică, servo-hidraulică sau electrică pentru a controla rotirea șurubului și mișcarea injecției.

Unitate de prindere

The unitate de prindere , inclusiv plăcile și barele de legătură, deschide și închide matrița și oferă suficientă forță de strângere pentru a rezista presiunii din cavitate în timpul injecției și ambalării.

Sistem ejector

The sistem ejector îndepărtează piesa turnată din miez. Timpul și forța adecvată ale ejectorului sunt esențiale pentru a preveni lipirea, deformarea, albirea prin stres sau deteriorarea pieselor.

Comenzi și senzori

Utilizarea mașinilor moderne controlere și senzori pentru a monitoriza și regla presiunea de injecție, viteza, temperatura, poziția șurubului, timpul de ciclu, alarmele și rețetele de proces.

Tipuri de mașini de turnat prin injecție

La comparare tipuri de mașini de turnat prin injecție , luați în considerare precizia necesară, viteza, consumul de energie, materialul, geometria piesei, volumul de producție și mediul de operare.

Mașini de turnat prin injecție electrice vs. hidraulice

Mașini electrice de turnat prin injecție sunt selectate în mod obișnuit atunci când sunt importante precizia ridicată, repetabilitate, curățenie și eficiență energetică.

Avantajele mașinilor electrice includ:

• Precizie ridicată de poziționare
• Repetabilitate excelentă de la lovitură la lovitură
• Consum redus de energie în multe aplicații
• Zgomot redus de funcționare
• Adecvarea pentru medii de producție curate și controlate

Limitările potențiale includ:

• Costul echipamentului inițial mai mare
• Limitări de aplicare pentru anumite cerințe de tonaj foarte mare sau de sarcini extreme

Mașini hidraulice de turnat prin injecție sunt utilizate pe scară largă pentru piese mari și aplicații industriale solicitante.

Avantajele includ:

• Gamă largă de forțe de strângere disponibile
• Performanță puternică pentru aplicații grele
• Capacitate de proces flexibilă
• Tehnologie consacrată cu experiență vastă în service

Considerațiile potențiale includ:

• Consum mai mare de energie în comparație cu multe sisteme electrice moderne
• Întreținerea uleiului hidraulic
• O atenție sporită acordată curățeniei și controlului scurgerilor

Mașini de turnat prin injecție hibride și servo

Multe mașini moderne folosesc sisteme hibride sau servo-hidraulice . Beneficiile turnării prin injecție cu servomotor pot include:

• Consum redus de energie în comparație cu sistemele hidraulice convenționale
• Control al mișcării mai rapid și mai precis
• Generare mai redusă de căldură
• Stabilitate îmbunătățită a procesului
• Control mai bun al aplicațiilor de turnare solicitante

Mașini de turnare prin injecție de specialitate

În funcție de aplicație de turnare prin injecție a plasticului , pot fi necesare echipamente specializate, inclusiv:

• Mașini de ambalare de mare viteză
• Mașini de turnat multicomponente și 2K
• Mașini de turnat cu inserții
• Mașini de turnat prin injecție LSR
• Micro-mașini de turnat

Specificații mașini de turnat prin injecție de plastic

Termenii mașină de turnat prin injecție de plastic şi mașină de injecție de plastic sunt adesea folosite interschimbabil. La compararea echipamentelor, totuși, specificațiile de achiziție ar trebui să fie precise.

Parametrii importanți includ:

• Pentruța de prindere: kN sau tone
• Dimensiunea loviturii: grame sau uncii
• Diametrul șurubului: mm
• Raport L/D șurub
• Presiunea de injectare
• Viteza de injectare
• Viteza de plastificare și recuperare
• Dimensiunile platanului
• Distanța între bare de legătură
• Grosimea minimă și maximă a matriței
• Lumină maximă de zi
• Cursa și forța ejectorului

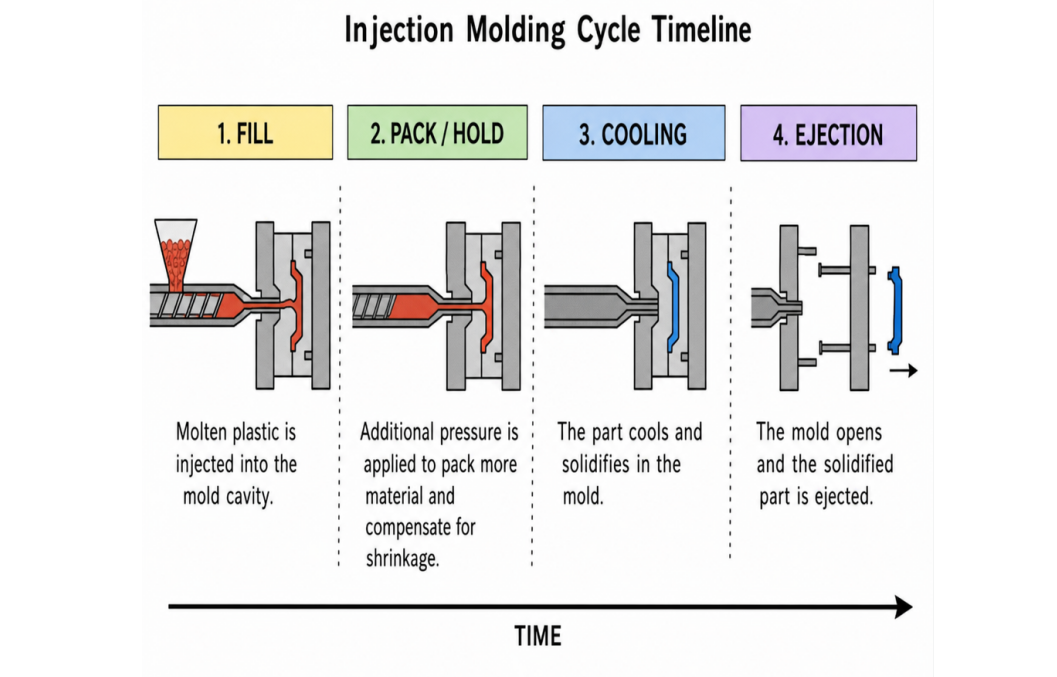

Proces de turnare prin injecție pas cu pas

Înțelegerea the procesul de turnare prin injecție pas cu pas facilitează identificarea variabilelor care influențează calitatea și timpul de ciclu.

1. Pregătirea materialului

Uscați rășina atunci când este necesar și mențineți nivelul de umiditate specificat de producător. Pregătirea incorectă a materialului poate provoca stropire, fragilitate, instabilitate dimensională și alte defecte.

2. Plastificare

Șurubul se rotește și topește polimerul. Presiunea din spate poate fi ajustat pentru a îmbunătăți consistența amestecării și a se topi.

3. Închiderea matriței și formarea clemelor

Forma se închide și clema acumulează suficientă forță înainte de a începe injecția.

4. Umplere

Polimerul topit este injectat în cavitate. Viteza de injectare, presiunea, temperatura de topire, temperatura matriței și comportamentul curgerii toate afectează performanța de umplere.

5. Ambalare și deținere

Presiunea de ambalare și menținere compensează contracția materialului în timp ce poarta rămâne deschisă. Scopul este de a atinge greutatea și dimensiunile necesare ale piesei fără stres excesiv.

6. Răcire

Răcirea este adesea unul dintre cei mai mari contributori la durata totală a ciclului. Grosimea peretelui, temperatura matriței, designul canalului de răcire și fluxul de lichid de răcire influențează puternic performanța de răcire.

7. Deschiderea matriței

Forma se deschide după o răcire suficientă. Mișcarea controlată a matriței ajută la prevenirea tragerii pieselor, deformării sau lipirii legate de vid.

8. Evacuarea și manipularea pieselor

Știfturile ejectorului, aerul, roboții sau alte sisteme îndepărtează piesa turnată. Manipularea automată poate îmbunătăți consistența și poate reduce timpul de deschidere a matriței.

9. Repetarea ciclului

Aparatul revine la începutul ciclului. Obiectivul este a fereastra de proces stabilă și repetabilă , mai degrabă decât pur și simplu realizarea celui mai scurt ciclu posibil.

Exemple de piese din plastic turnate prin injecție

Geometriile diferite ale pieselor impun cerințe diferite asupra mașinii și matriței.

Containere cu perete subțire

Ambalarea cu pereți subțiri necesită viteză mare de injecție, temperatură de topire stabilă, aerisire eficientă și timpi de ciclu rapid .

Carcase de viteze

Carcasele angrenajelor necesită un control dimensional puternic, o ambalare consistentă și o răcire echilibrată pentru a minimiza deformarea.

Conectori

Conectori often require toleranțe dimensionale strânse, dimensiune constantă a împușcăturii, aerisire eficientă și aliniere fiabilă a matriței .

Componente medicale

Componentele medicale pot necesita validarea procesului, trasabilitatea materialelor, medii de producție controlate și date detaliate ale procesului .

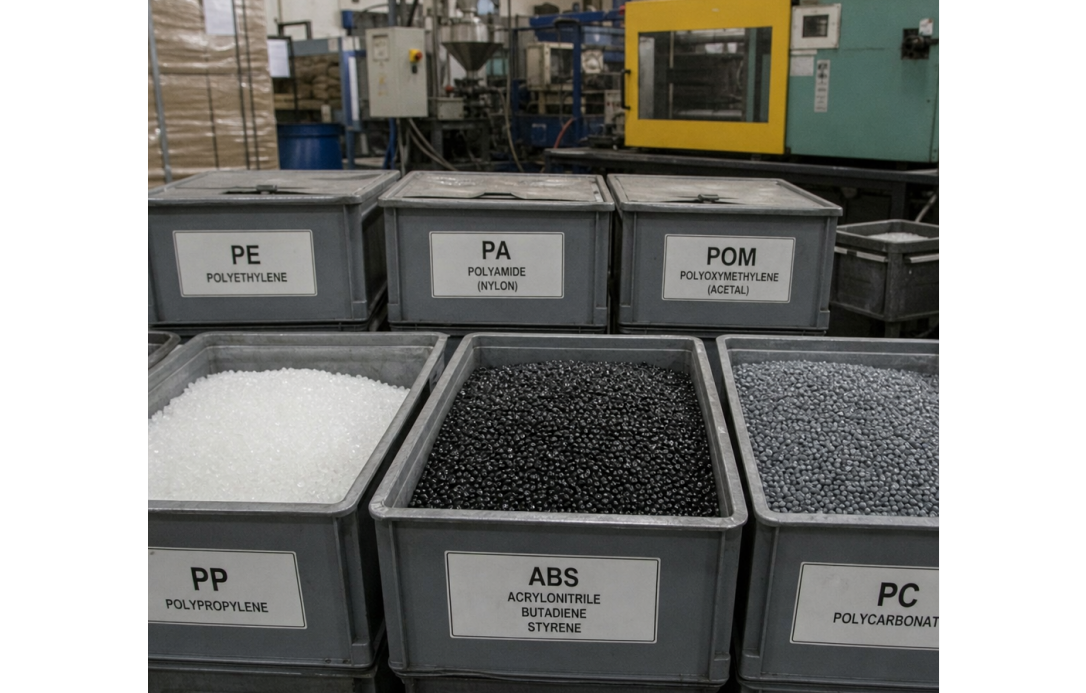

Cele mai bune materiale pentru turnarea prin injecție

Selectarea cele mai bune materiale pentru turnarea prin injecție depinde de rezistența mecanică, rezistența chimică, cerințele de temperatură, aspectul, stabilitatea dimensională, costul și cerințele de reglementare.

PP și PE

Polipropilenă (PP) şi polietilenă (PE) sunt materiale economice cu rezistență chimică bună. PP este, de asemenea, utilizat pe scară largă pentru aplicații care necesită balamale vii.

ABS

ABS oferă o combinație utilă de duritate, aspect și procesabilitate, făcându-l comun în carcasele consumatorilor și componentele industriale.

PC

Policarbonat (PC) oferă rezistență ridicată la impact și poate oferi o claritate excelentă, deși în general necesită condiții de procesare mai exigente decât rășinile de bază.

PA / Nylon

Poliamidă (PA sau Nylon) oferă rezistență și rezistență la uzură. Controlul umidității și uscarea adecvată sunt deosebit de importante.

POM / Acetal

POM (acetal) oferă frecare scăzută, stabilitate dimensională bună și rezistență la uzură, făcându-l potrivit pentru angrenaje și componente mecanice de precizie.

PEEK și PEI

PEEK și PEI sunt polimeri de inginerie de înaltă performanță utilizați în medii de temperatură, chimice și mecanice solicitante. Acestea necesită unelte proiectate corespunzător și capacități de procesare la temperatură ridicată.

Sfat: Alegerea materialului trebuie evaluată întotdeauna împreună cu designul porții, aerisirea, răcirea, temperatura matriței și capacitățile de presiune și temperatură ale mașinii.

Ghid de proiectare a matrițelor cu mai multe cavități

A Ghid de proiectare a matriței cu mai multe cavități ar trebui să se concentreze pe creșterea producției fără a introduce sensibilitatea excesivă a procesului sau riscul de întreținere.

Considerațiile cheie includ:

• Echilibrul alergătorului: Menține un flux constant în fiecare cavitate
• Design poarta: Controlați forfecarea, comportamentul de umplere și înghețarea porții
• Aerisire: Asigurați evacuarea eficientă a gazelor pentru fiecare cavitate
• Răcire: Mențineți o temperatură constantă în toate cavitățile
• Integritatea liniei de despartire: Preveniți flash-ul și mențineți alinierea mucegaiului
• Acces de întreținere: Faceți instrumente cu cavitație înaltă practice pentru service

Când scalați de la una sau două cavități la 8, 16, 32 sau 64 de cavități , verificați dacă mașina de turnat prin injecție are suficient:

• Capacitate de lovitură cu o pernă adecvată
• Viteza de injectare pentru umplerea simultană a cavităţii
• Capacitate de plastificare
• Forța de prindere
• Spațiu de montare a matriței

Cum să alegi o mașină de turnat prin injecție

La determinarea cum să alegi o mașină de turnat prin injecție , începe cu parte, material și matriță , în loc să selectați o mașină bazată doar pe tonaj de catalog.

Cerințe de producție

Definiți:

• Volumul anual de producție
• Timp de ciclu necesar
• Numărul de cavități
• Timp de funcționare așteptat
• Rata țintă de deșeuri
• Nivel de automatizare necesar

Cerințe materiale

Evaluează:

• Vâscozitatea rășinii
• Temperatura de topire
• Temperatura mucegaiului
• Cerințe de uscare
• Conținut de întărire sau de umplutură
• Caracteristici corozive sau abrazive

Forța de prindere

Estimați necesarul forța de strângere bazat pe suprafața proiectată a piesei, presiunea cavității, materialul și condițiile de proces. Evitați atât tonajul insuficient, cât și supradimensionarea inutilă.

Dimensiunea loviturii

Selectați o mașină care poate produce împușcătura necesară, menținând în același timp un interval de operare rezonabil. Evitați funcționarea constantă la limitele extreme ale unității de injecție.

Viteza si presiunea injectiei

Injecția de mare viteză poate fi critică pentru piese cu pereți subțiri, lungimi mari de curgere și modele de umplere solicitante . Verificați dacă mașina poate atinge rata de injecție necesară fără a-și atinge limitele de presiune sau viteză.

Dimensiuni matriță

Verificați:

• Dimensiunile platanului
• Distanța între bare de legătură
• Gama de grosime a matriței
• Lumină maximă de zi
• Specificatiile ejectorului
• Capacitate greutate matriță

Monitorizarea procesului

Pentru aplicații solicitante, luați în considerare monitorizarea presiunii din cavitate, monitorizarea temperaturii, înregistrarea datelor, limitele de alarmă și gestionarea rețetelor .

Compatibilitate automatizare

Dacă este planificată automatizarea, verificați compatibilitatea cu:

• Interfețe de robot
• Scule de la capătul brațului
• Transportoare
• Inspecție vizuală
• Separarea părților
• Sisteme de siguranță

Cumpărarea unei mașini de turnat prin injecție second hand

Dacă sunteți în căutarea unui mașină de turnat prin injecție for sale , evaluați starea mașinii, mai degrabă decât să vă concentrați doar pe prețul său de achiziție.

Solicitare:

• Ore de alergare
• Înregistrări de întreținere
• Măsurătorile uzurii șuruburilor și cilindrului
• Stare ulei hidraulic , acolo unde este cazul
• Versiune controler
• Starea sistemului electric
• Disponibilitate piese de schimb
• Istoricul serviciului
• Dovada repetabilității procesului

Ori de câte ori este posibil, rulați mașina cu o matriță reprezentativă sau cu matrița de producție reală înainte de cumpărare.

Comparația costurilor mașinii de turnat prin injecție

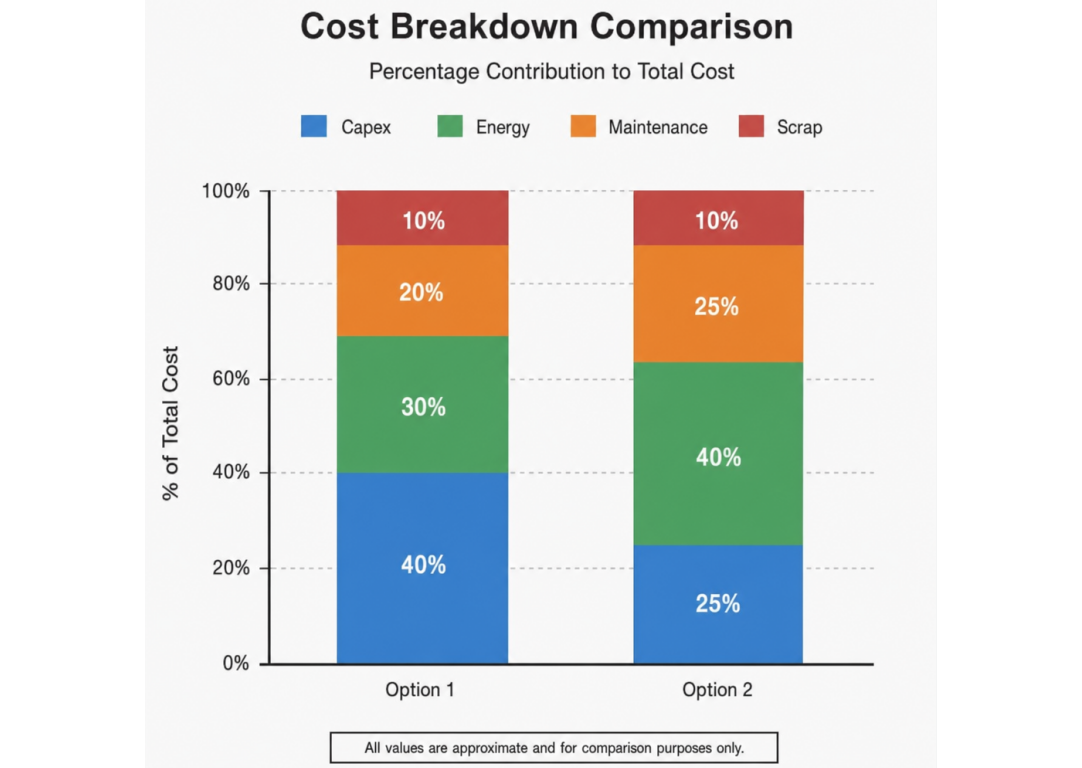

An mașină de turnat prin injecție cost comparison ar trebui să ia în considerare costul total de proprietate și nu numai prețul inițial de cumpărare.

Principalii factori de cost includ:

• Arhitectura mașinii: electrică, hidraulică sau hibridă
• Forța de prindere
• Capacitate de tragere
• Capacitate de automatizare
• Sisteme de siguranță
• Funcțiile controlerului
• Monitorizarea procesului
• Pachete de precizie
• Acoperire de servicii locale
• garanție
• Disponibilitate piese de schimb

Luați în considerare, de asemenea, costurile continue, cum ar fi:

• Consumul de energie
• Cerințe de răcire
• Întreținere preventivă
• Piese de schimb
• Antrenamentul
• Punerea în funcțiune
• Timp de nefuncţionare
• resturi
• Eficiența producției

O mașină cu un preț de achiziție mai mare poate avea un profil economic general diferit odată ce sunt incluse consumul de energie, întreținerea, productivitatea și timpul de nefuncționare.

Defecte și soluții de turnare prin injecție

Majoritatea defectelor de turnare pot fi cauzate de probleme care implică umplere, ambalare, răcire, starea materialului, aerisire sau proiectarea matriței .

Flash

Cauzele posibile includ presiunea excesivă în cavitate, forța de strângere insuficientă, deteriorarea liniei de despărțire, alinierea greșită a matriței sau uzura excesivă.

Verificați:

• Presiunea de injectare
• Viteza de injectare
• Forța de prindere
• Starea liniei de despărțire
• Alinierea matriței
• Uzura mucegaiului

Semne de scufundare

Cauzele posibile includ ambalare insuficientă, înghețarea prematură a porții, grosimea locală excesivă a peretelui sau răcirea inadecvată.

Ajustările potențiale includ:

• Optimizarea împachetării și menținerii presiunii
• Creșterea timpului efectiv de ambalare
• Îmbunătățirea designului porții
• Îmbunătățirea răcirii
• Reducerea grosimii excesive a nervurilor sau a peretelui

Warpage

Warpage este adesea legat de răcire neuniformă, contracție diferențială, orientare moleculară excesivă sau ambalare dezechilibrată .

Verificați simetria matriței-temperatura, performanța de răcire, condițiile de ambalare și orientarea fluxului.

Semne de ardere

Urmele de arsuri pot indica gaz prins și ventilație inadecvată , mai ales aproape de sfârșitul umplerii.

Verificați:

• Orificii de ventilație pentru mucegai
• Curățenia ventilației
• Viteza de injectare near the end of fill
• Locații cu capcane de gaz
• Stare materiala

Splay și Silver Striaks

Splay poate rezulta din umiditate, forfecare excesivă, contaminare sau aerisire slabă .

Verificați uscarea rășinii, manipularea materialului, condițiile șuruburilor și parametrii de procesare.

Linii de sudare

Liniile de sudură apar atunci când fronturile de topire separate se întâlnesc.

Posibilele îmbunătățiri ale procesului includ:

• Reglarea temperaturii de topire
• Reglarea temperaturii matriței
• Optimizarea vitezei de injectare
• Îmbunătățirea ventilației
• Revizuirea locației porții

Rezolvarea problemelor de turnare scurtă

For turnare scurtă , verificați sistematic următoarele zone.

1. Material și uscare

Verificați tipul de rășină, nivelul de umiditate, raportul de măcinare, fluxul de material și starea sistemului de alimentare.

2. Temperatura de topire

Verificați dacă temperatura de topire este prea scăzută și verificați temperaturile din zona butoiului, termocuplurile, performanța încălzitorului și comportamentul de plastificare.

3. Viteza și presiunea injecției

Stabiliți dacă mașina ajunge la ea presiunea maximă de injecție sau limita de viteză înainte ca cavitatea să fie umplută.

4. Aerisire și capcane de gaz

Orificiile de ventilație blocate sau inadecvate pot împiedica umplerea completă. Curățați orificiile de ventilație existente și revizuiți locațiile capcanelor de gaz.

5. Restricții pentru porți și alergători

Inspectați poarta, canalul, canalul și zona de melc rece pentru restricții sau dimensiuni incorecte.

6. Dimensiunea pernei și a loviturii

Verificați dimensiunea loviturii, stabilitatea pernei și performanța inelului de verificare. Perna inconsecventă poate indica o problemă la unitatea de injecție sau la șurub/inel de verificare.

Cum să reduceți timpul ciclului de turnare prin injecție

Pentru a reduce timpul ciclului de turnare prin injecție , concentrați-vă în special pe răcire și manipularea pieselor, menținând în același timp calitatea piesei.

Optimizați răcirea matriței

Îmbunătățiți aspectul canalului de răcire, fluxul de lichid de răcire, turbulența și apropierea de piesa turnată.

Optimizați Pack and Hold

Scurtați pachetul și țineți apăsat numai după confirmare timpul de înghețare a porții și stabilitatea parțială a greutății . Reducerea prea agresivă a timpului de menținere poate crește urmele de scufundare, contracția și variația dimensională.

Îmbunătățiți ventilația

Aerisirea eficientă poate permite o umplere mai rapidă, reducând în același timp urmele de arsuri și defectele de gaz prinse.

Îmbunătățiți automatizarea

Roboții și manipularea automată a pieselor pot oferi o îndepărtare consecventă și pot reduce întârzierile la deschiderea și închiderea matriței.

Optimizați ejectarea

Timpul adecvat al ejectorului, cursa și eliberarea pieselor pot preveni lipirea și întârzierile inutile ale ciclului.

Important: Un ciclu mai scurt este doar o îmbunătățire atunci când calitatea rămâne stabilă. Monitorizați OEE, rata deșeurilor, greutatea părții, variația dimensională și timpul de nefuncționare , nu numai timpul de ciclu.

Standarde de turnare prin injecție de grad medical

Pentru componente medicale reglementate, standarde de turnare prin injecție de calitate medicală implică mult mai mult decât producerea de piese acceptabile vizual.

Planificarea producției poate include:

• Validarea procesului IQ/OQ/PQ
• Trasabilitatea materialului
• Controlul lotului
• Manipulare controlată a materialelor
• Compatibilitate cu camera curată acolo unde este necesar
• Echipamente de măsurare calibrate
• Managementul schimbării
• Monitorizarea procesului
• Managementul alarmelor
• Păstrarea datelor de producție

Pentru aceste aplicații, selecția mașinii ar trebui să se pună accentul repetabilitatea, controlul procesului, trasabilitatea și capturarea datelor , nu doar tonaj de cleme.

Finala Takeaway

Succesul turnării prin injecție depinde de alinierea mașină, matriță, material și proces .

Dreapta mașină de turnat prin injecție de plastic ar trebui să ofere suficientă forță de strângere, capacitate de injecție, compatibilitate cu matrița, control al procesului și repetabilitate pentru aplicația dorită. În același timp, matrița trebuie să asigure umplerea, aerisirea, răcirea și evacuarea eficientă.

Utilizați ciclul de turnare prin injecție— umpleți, împachetați, răciți și scoateți —ca cadru de optimizare. Când apar defecte, tratați-le ca semnale de proces care pot indica probleme cu umiditatea, presiunea, temperatura, fluxul de aer, comportamentul materialului sau echilibrul de răcire .

Cu selecția disciplinată a mașinilor, sculele bine proiectate, materialele controlate și monitorizarea sistematică a procesului, producătorii se pot îmbunătăți repetabilitate, reduce deșeurile, scurtează timpii de ciclu și scalează producția cu mai multă încredere .
